FAKRA 為FAchKReis Automobil(汽車專家團隊由來自BMW、Huber-Suhner,Rosenberger等公司的工程師組成,后Huber-Suhner相關連接器業務及技術在2010年并入Rosenberger)縮寫。起初為BMW需求用于車載收音機天線連接,如今FAKRA已成為汽車行業通用標準的射頻連接器,被業內廣泛應用。
Rosenberger于2000年發布的初代FAKRA產品由射頻連接器SMB界面的基礎上增加塑殼結構而來,塑殼的集成使得FAKRA產品可以適用于車載的快速裝配且保證連接穩定不斷開。二代FAKRA產品優化了設計,明確了界面標準性能要求,并將要求寫入了2004年發布的ISO20860-1中。二代產品主要由車削加工完成。Rosenberger于2007年發布了三代FAKRA ,進行了成本優化,同時保持了二代的性能。三代產品主要由沖壓(業內也有采用拉伸加工的方式)加工完成,更適用于全自動化生產。
02 基本介紹
2.1 FAKRA連接器的性能參數
根據IS0 20860中的參數要求。
主要電性能參數:傳輸頻率0~4GHz ;特性阻抗為50歐姆;最大承載電流1A
主要機械性能參數:鎖扣保持力≥100N 防錯力≥40N
2.2 常見應用
無線信號傳輸:車載AM/FM;GPS;車聯網(2~4GHz,含發射);遙控控制等。
視頻信號傳輸應用:基于ADAS的爆發,主要應用于攝像頭。
2.3 相關標準
設計標準:ISO20860;USCAR18
驗證標準:LV214;USCAR2;USCAR17
2.4 適配線纜
常用的線纜型號:RG 174;RTK 031;RG59;RG179;RG58
2.5 防水性能
使用防水版本的線束端連接器,在連接器對配界面處可以達到IPX7/IPX9K防水等級。
03 FAKRA連接器的結構
3.1 板端、線束端連接器的整體結構

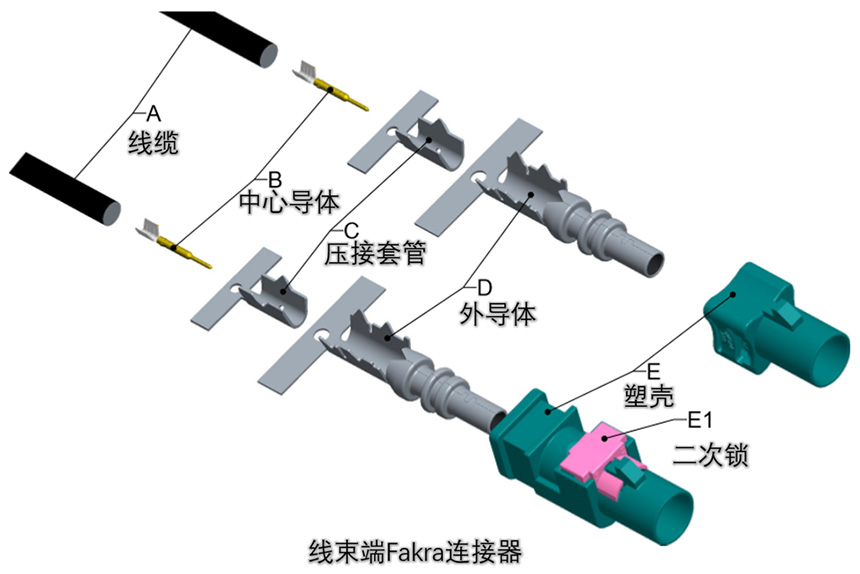

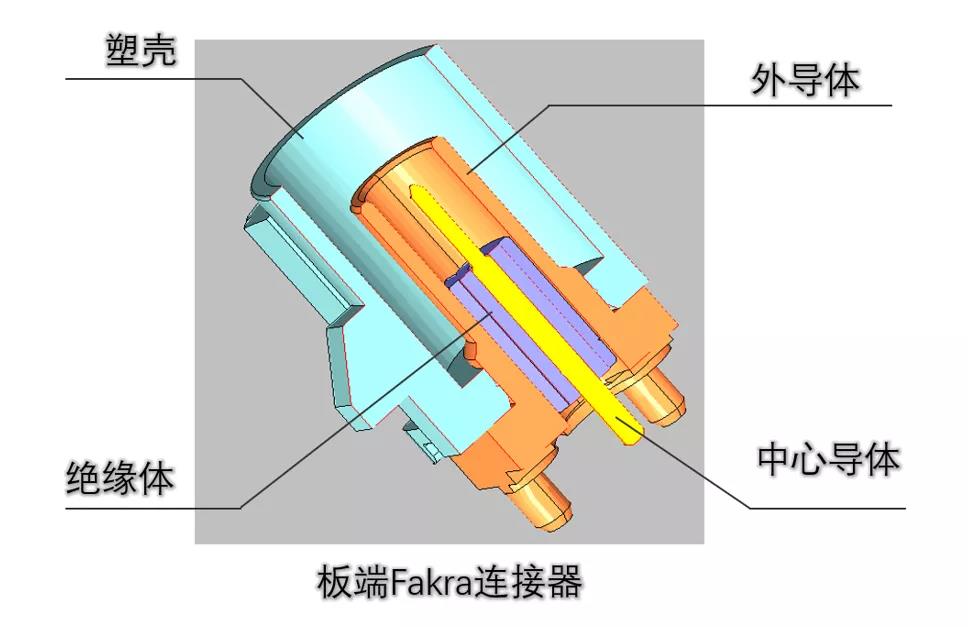

常見的FAKRA連接器由塑殼,外導體,中心導體,絕緣體,壓接套管(僅線束端連接器)和二次鎖(僅線束端連接器)組成。
3.2 二次鎖、顏色+機械防錯
二次鎖:可確保端子安裝到位,并增加端子的保持力。二次鎖通常為紫色。

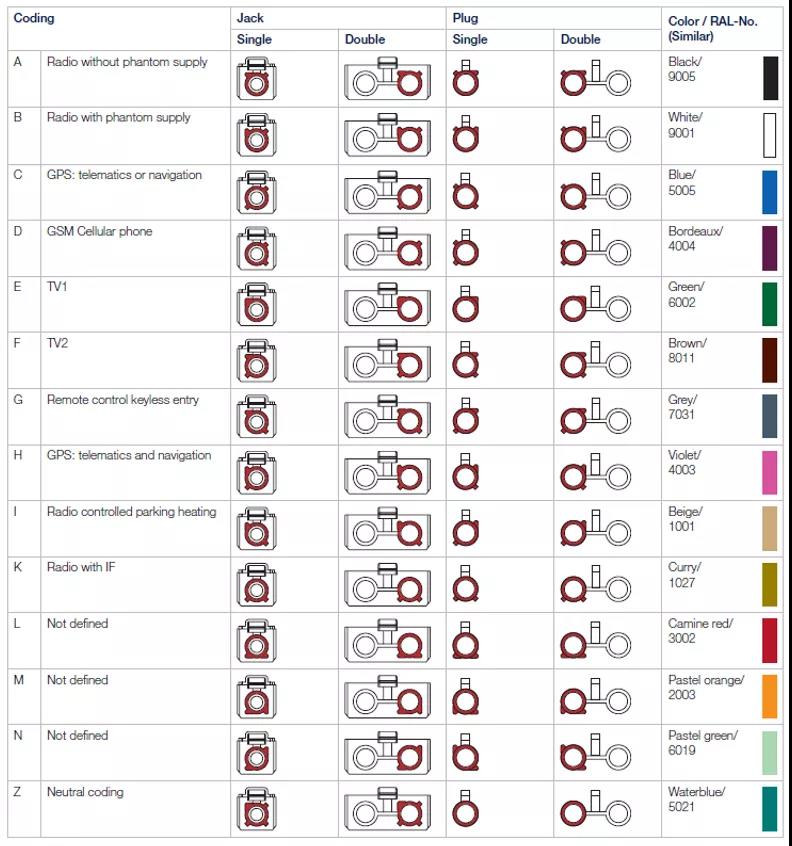

顏色+機械防錯:在連接器的對配界面上有防止錯誤對插的結構設計,不同的防錯結構有不同顏色的塑殼對應。Rosenberger的FAKRA連接器提供14種防錯Coding。
