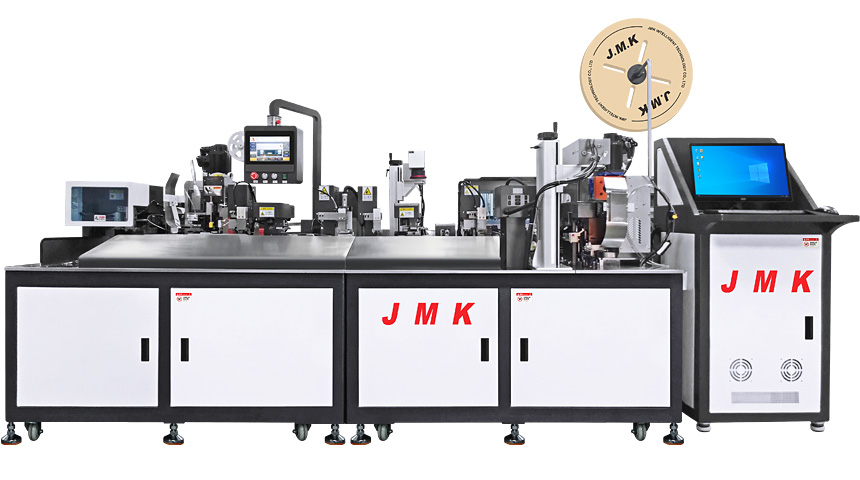

JM-201 全自動雙打雙穿號碼管端子機
主要功能:
電線定長切斷、單/雙端剝皮、打號碼管(激光)、穿管/熱縮、扭線、單穿護套管、雙端壓著。

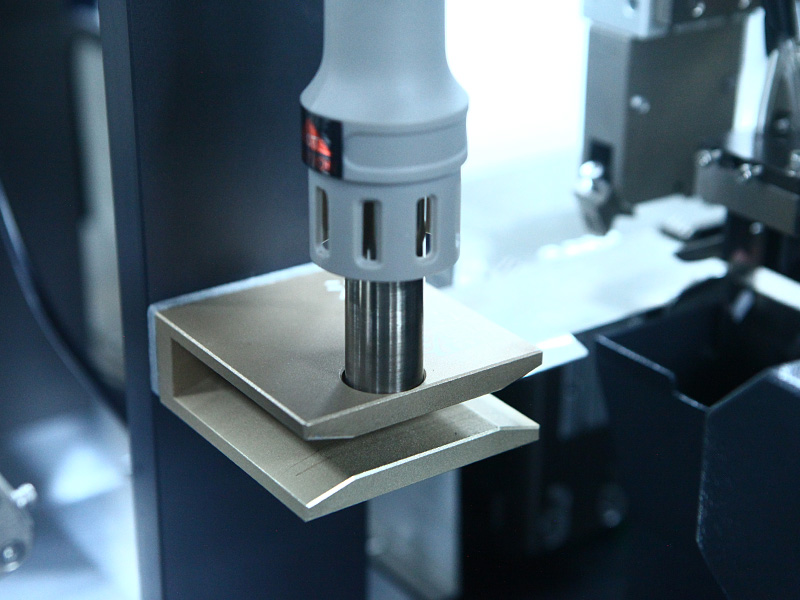

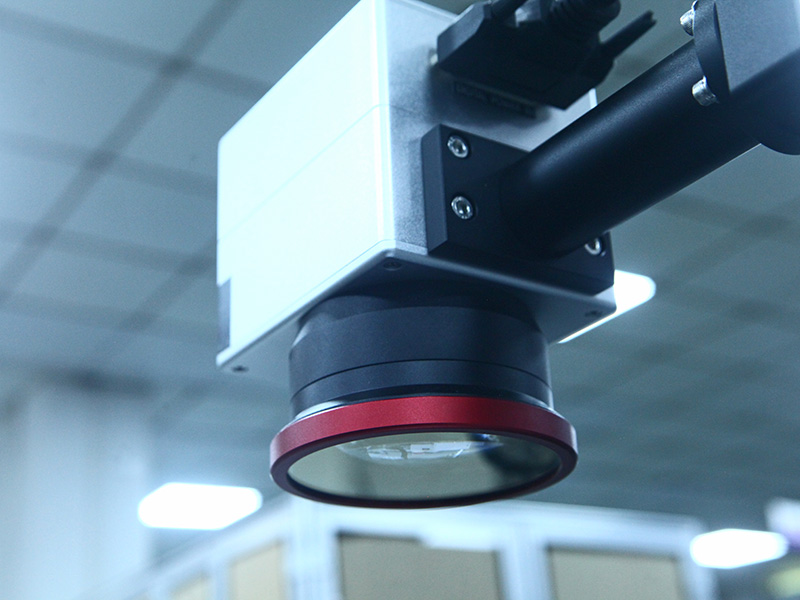

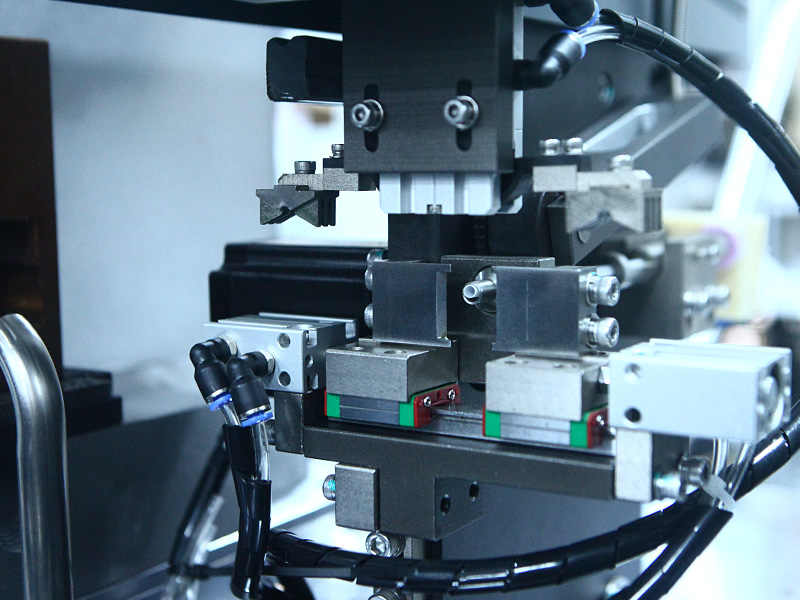

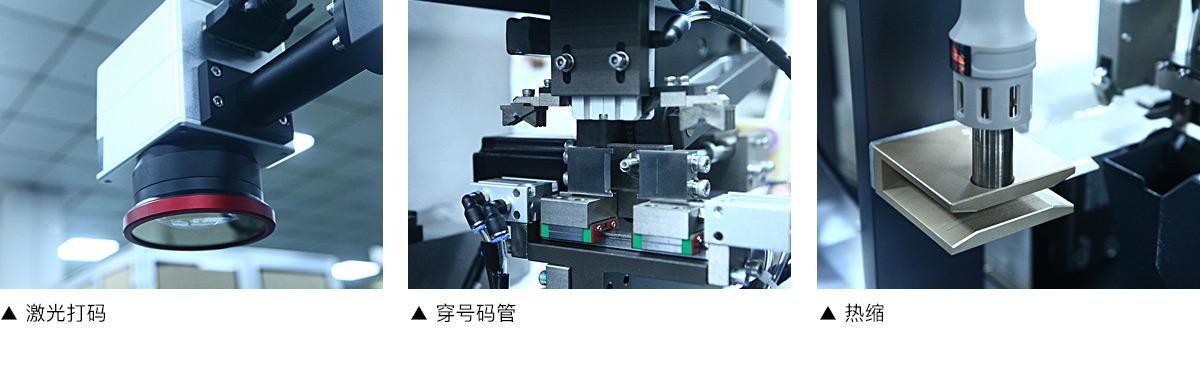

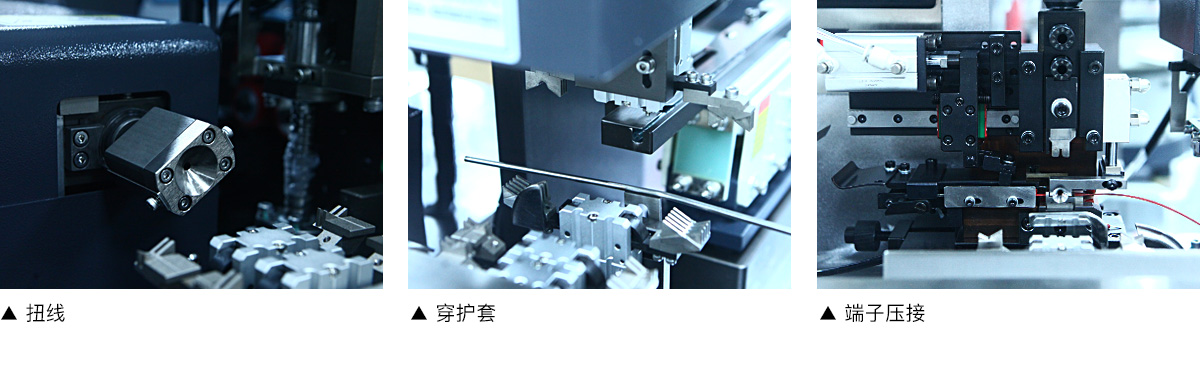

設備細節(jié):
技術參數:
型號名稱 | JM-201 全自動雙打雙穿號碼管端子機 |
功 能 | 電線切斷、單/雙端剝皮、壓著、雙端激光打碼、雙頭穿管(并熱縮),單穿護套管 |
導線規(guī)格 | 0.3-6mm2, AWG26#-AWG10# (支持定制) |
切斷長度 | 100mm-3000mm(設定值 0.1mm 單位) |
剝皮長度 | 1-15mm |
穿管規(guī)格 | 12-30mm,2.0-8.0(管徑) |
打碼方式 | 激光 |
壓接力度 | 2.0T-3.0T |
壓接行程 | 30mm |
適用模具 | 通用型 OTP 模具 |
檢測裝置 | 氣壓檢測,有無電線檢測,有無壓接端子檢測,壓力監(jiān)測(選配)、視覺檢測(選配) |
控制方式 | 單片機控制 |
效 率 | 約1800-2300 條/小時(視具體線材而定) |
壓縮空氣 | 不能低于 5MPa(170N/min) |
電 源 | 單相 AC220V 50/60Hz 16A |
外形尺寸 | 長2300 × 寬850 × 高1800mm |

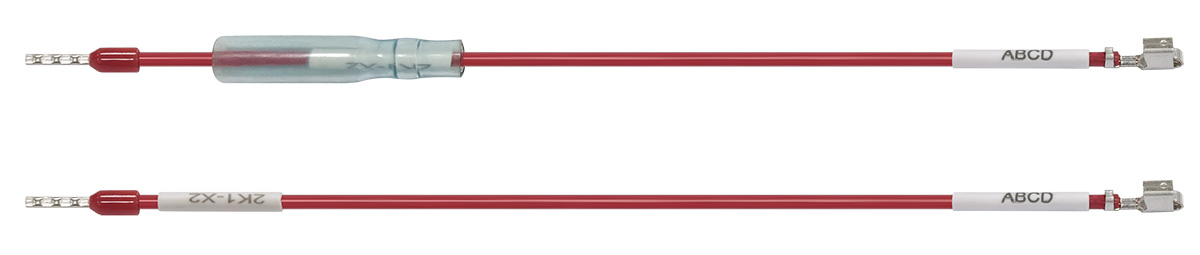

線束樣例:
