JM-601B+ 全自動雙頭穿號碼管 單頭插殼機
日精智能JM-601B+ 全自動雙頭穿號碼管 單頭插殼機,采用精密伺服驅動PLC數控系統,可存儲100組配方以便靈活調用生產數據。可生產60-3000mm,1-8種線色選擇(標配6色),#16~#28線號的生產。
主要功能:
電線切斷、兩端去皮、兩端壓著、兩端穿號碼管、熱縮、一端插殼。支持非標定制,還可靈活擴展多項附加功能:絞線、焊錫、穿防水栓、穿熱縮管等。

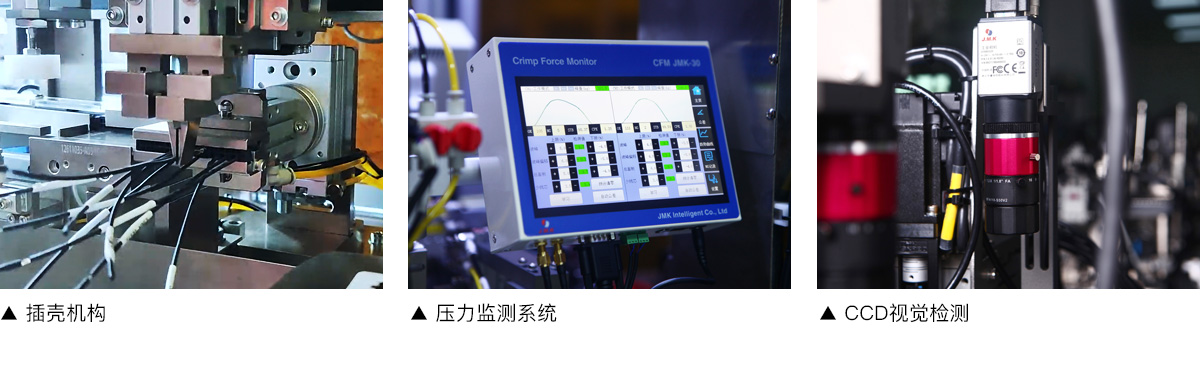

JM-601B+可選裝壓力監測系統和CCD視覺檢測系統,能夠?qū)崟r(shí)顯示產品影像和壓接力曲線,并進行對比分析、壓接不良時會觸發警報并自動分揀不良品,加工全過程質量監控。
設備細節:

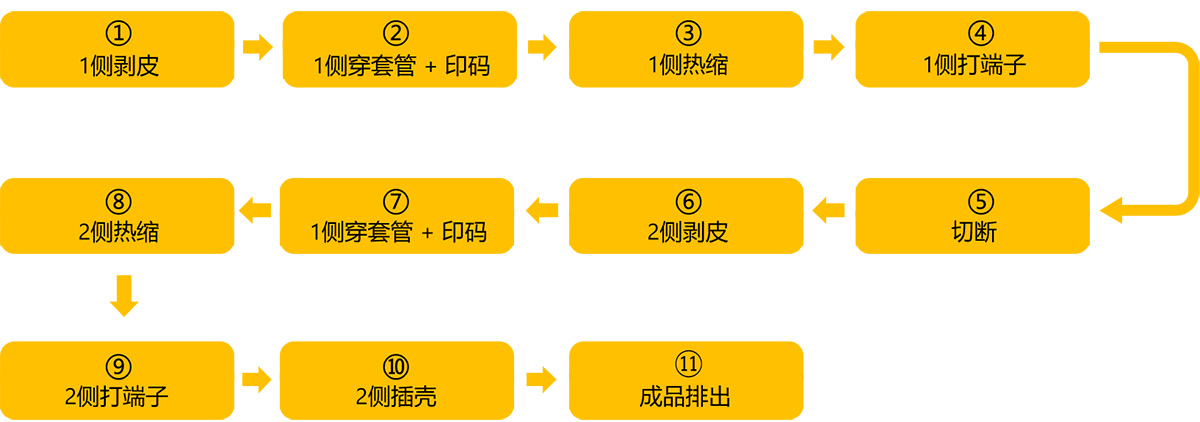

設備動作流程:
技術參數:
型號名稱 | JM-601B+ 全自動雙頭穿號碼管 單頭插殼機 |
功 能 | 電線切斷、兩端去皮、兩端壓著、兩端穿號碼管、熱縮、一端插入、電線反向拿法、良品/不良品自動分揀 |
導線規格 | AWG#16—#28(電線外徑2.5mm以下) |
電線色 | 6色(可定制) |
切斷長度 | 60mm—3000mm |
切斷長精度 | 產品線長的±0.5%mm |
剝皮長度 | 0-15mm |
穿管規格 | 5mm — 25mm |
打碼方式 | 熱轉印打碼機 * 2臺 |
壓接力度 | 2T伺服壓著機 * 2臺 |
壓接行程 | 30mm |
適用模具 | 通用型 OTP 模具 |
檢測裝置 |
標配:壓力低下、電線有無檢出、電線過負荷檢出、壓著失誤檢出、端子有無檢出、端子過負荷檢出、端子插入檢出 選配:壓力檢測裝置、CCD視覺檢測系統 |
控制方式 | PLC控制 |
壓縮空氣 | 不能低于 5MPa(170N/min) |
電 源 | 單相 AC220V 50/60Hz 16A |
外形尺寸 | W2000×D3000×H1600mm(不含突起物)+W1000+D900+H1000mm(放線架) |
機械質量 | 約1000kg+80kg(放線架) |

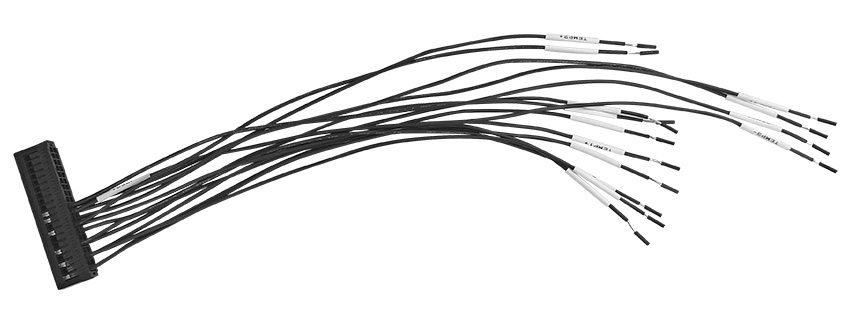

線束樣例:
