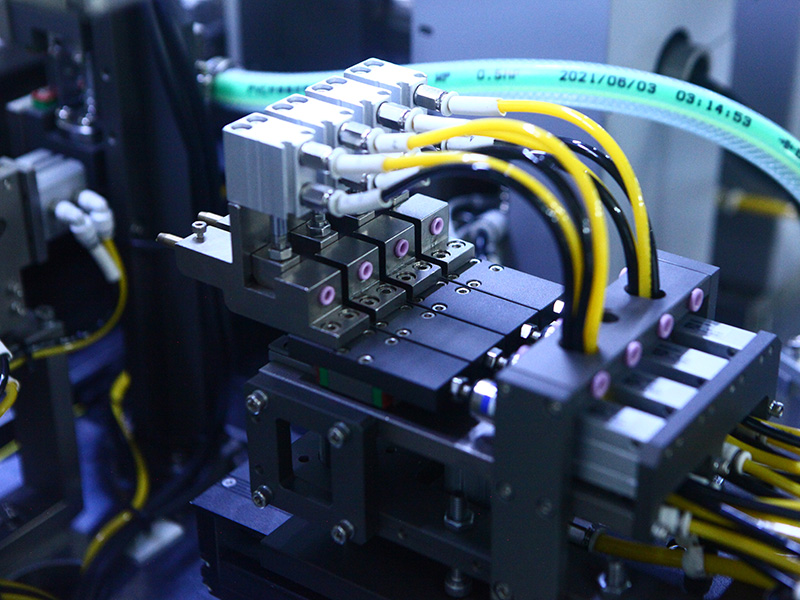

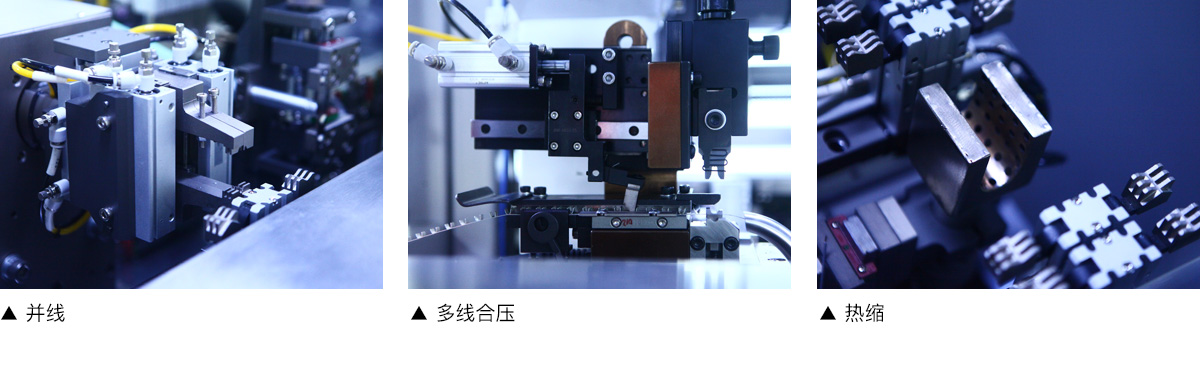

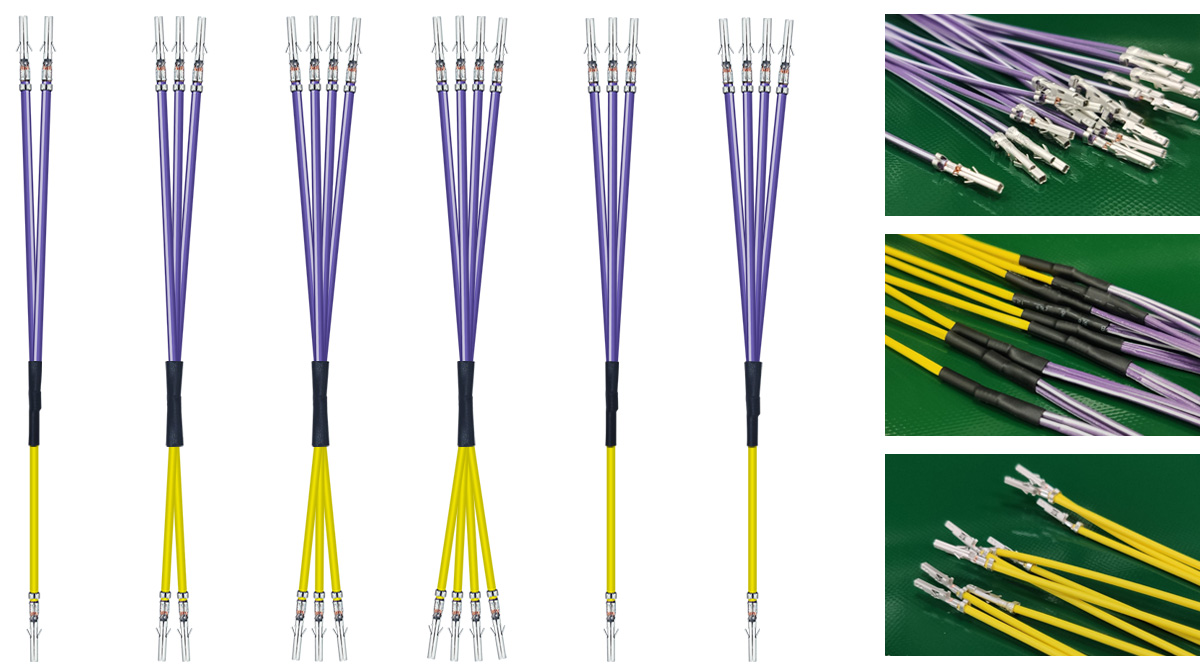

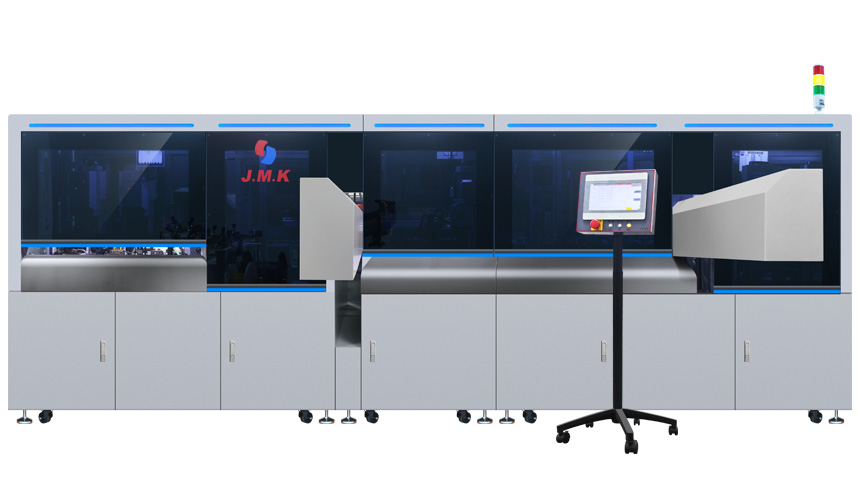

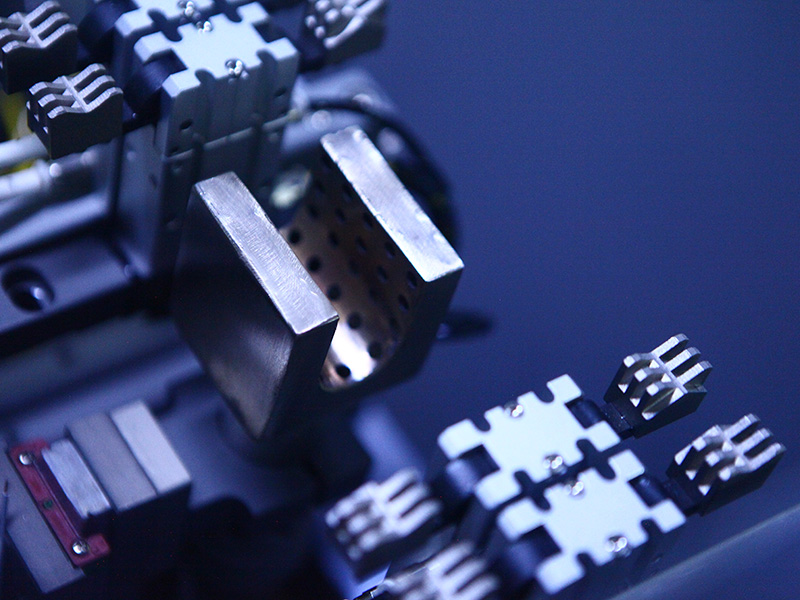

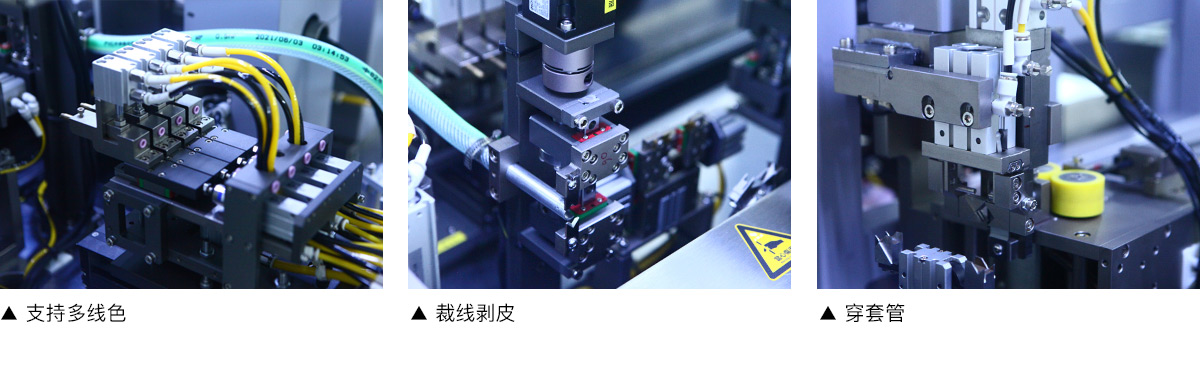

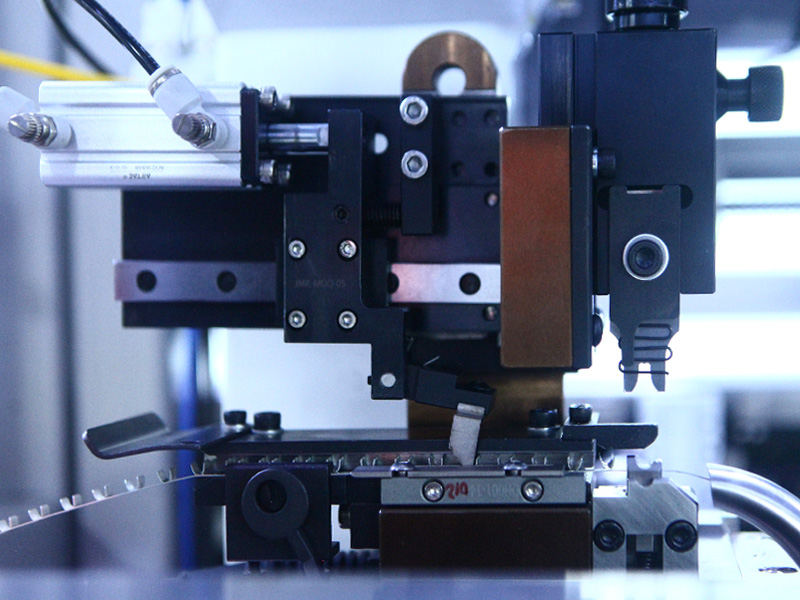

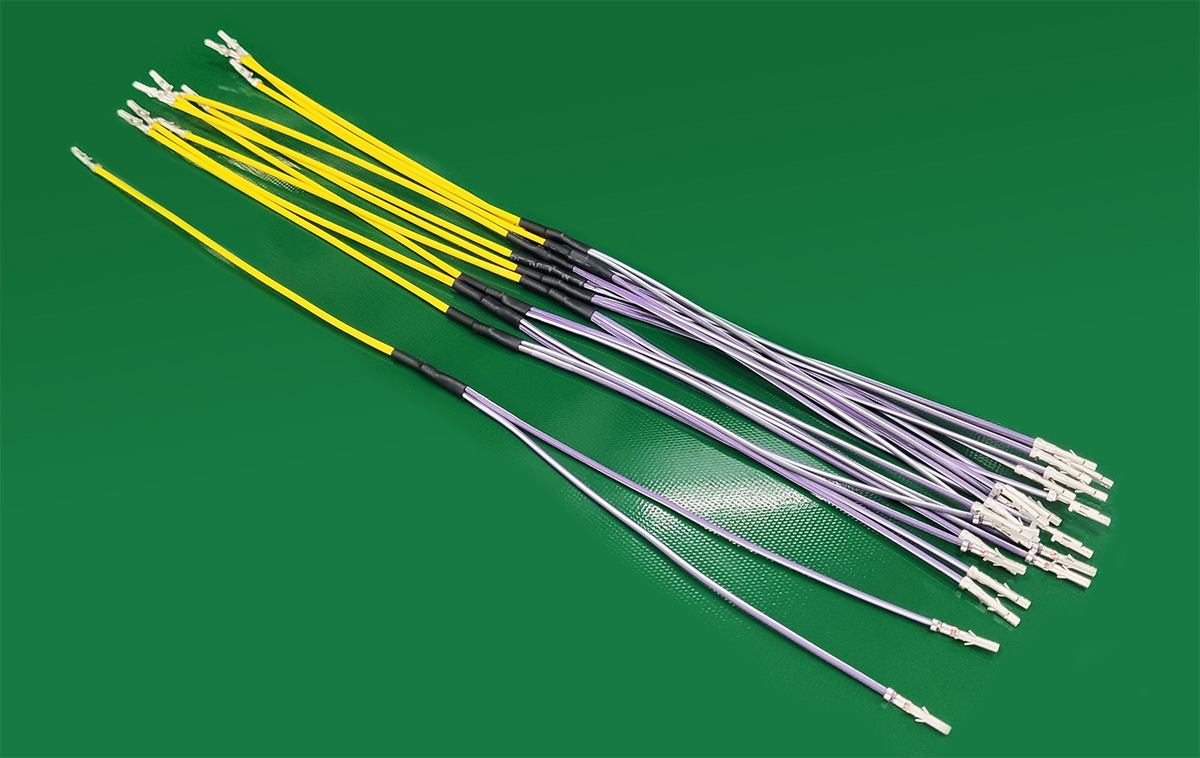

日精智能JM-300A全自動多線合壓并接端子機,可實現多線合壓并接的自動化加工,支持多線色選擇、裁線剝皮、多工位壓著(標配支持4種端子)、并線、合壓、穿熱縮管、熱縮等工序,還可實現一對多、多對多等線束的合壓并接。通過優化生產流程,將合壓工序精密集成,節省生產加工流轉成本,以實現全面替代人工的高效加工模式。
型號名稱 | JM-300A 全自動多線合壓并接端子機 |
功 能 | 電線切斷、單/雙端剝皮、壓著、并線合壓、穿熱縮管、熱縮,支持一對多、多對多等合壓并接 |
導線規格 | 0.3-6mm2, AWG26#-AWG10#(支持定制) |
線 色 | 4線色(支持定制) |
切斷長度 | 100mm-4000mm |
剝皮長度 | 1-10mm |
穿管規格 | Φ2.0-8.0mm |
壓接力度 | 2.0T×5臺 |
適用模具 | 通用型 OTP 模具 |
檢測裝置 | 氣壓檢測,有無電線檢測,有無壓接端子檢測,壓力監測(選配) |
控制方式 | PLC |
效 率 | CT: 4s/pcs, 約900-1200pcs/小時(視具體線材而定) |
壓縮空氣 | 5MPa~7MPa(使用空氣量約130N/min~170N/min) |
電 源 | AC380V/50Hz 10KW |
外形尺寸 | 長4500 × 寬2500 × 高1800mm |
重 量 | 約2200kg |
